Tilpasset GPS -antenne/Beidou -antenneleverandør

GPS-antenner og BeiDou-antenner er en del af det større Global Navigation Satellite System (GNSS) og funktion til at modtage signaler fra satellitter, der kredser om Jorden, muliggør nøjagtig positionering, navigation, og timing. Mens “GPS antenne” er en almindelig betegnelse, det refererer teknisk til antenner, der understøtter det bredere GNSS-netværk, som inkluderer GPS, GLONASS, Galileo, og BeiDou.
GPS antennas and BeiDou antennas have both similarities and differences in technical implementation and application scenarios. The following is a comprehensive comparative analysis:
jeg. Polarization mode and frequency band characteristics
‌Polarisationstilstand‌:
GPS antennas generally adopt right-hand circular polarization design to match the characteristics of GPS satellite signals.
BeiDou-antenner bruger også hovedsageligt cirkulær polarisering til højre i den modtagende ende, men den tidlige BeiDou første generations sendeantenne brugte venstrehånds cirkulær polariseringsdesign.
Sammenlignet med vertikal polarisering, cirkulær polarisering kan reducere virkningen af ​​flervejsinterferens og forbedre signalstabiliteten48.

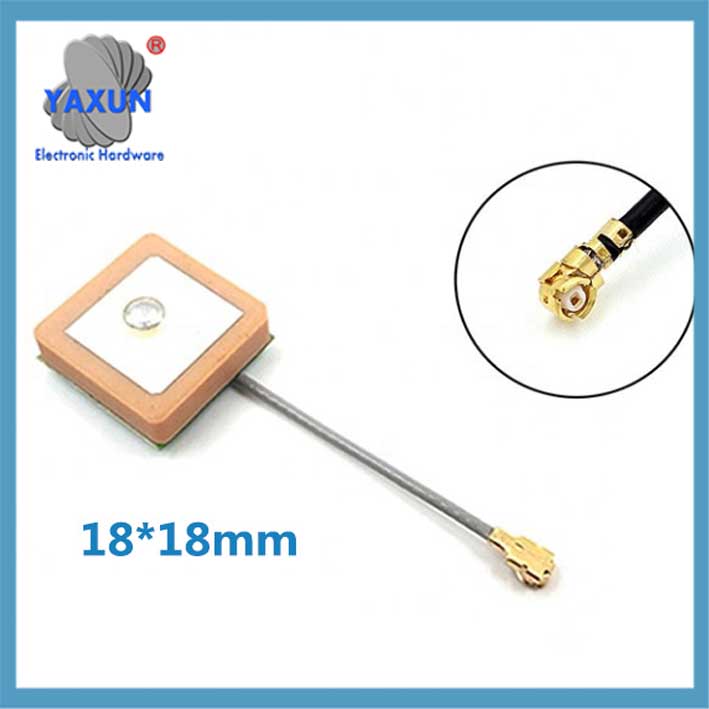

18*18mm 28dBi high gain GPS, Beidou built-in active ceramic antenna IPEX connector

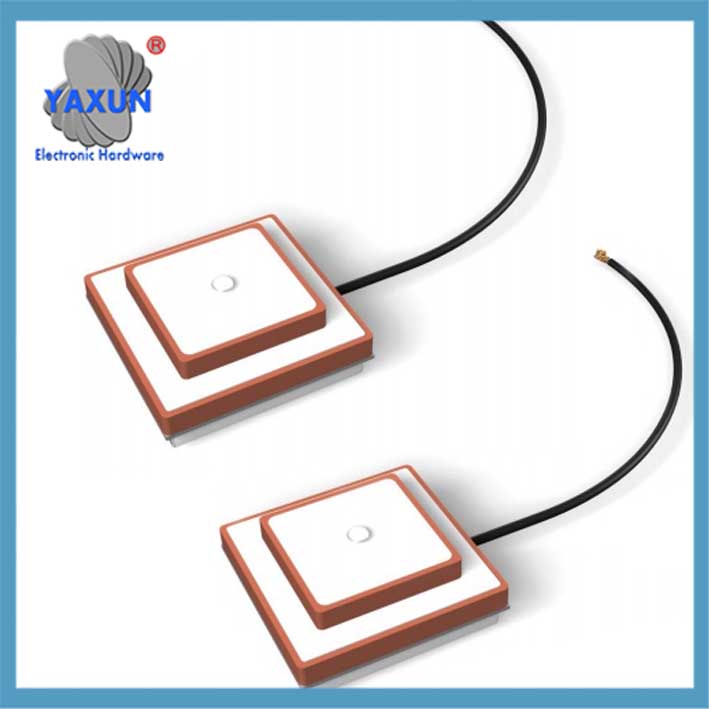

35*35mm GPS, Beidou double-layer active ceramic built-in antenna

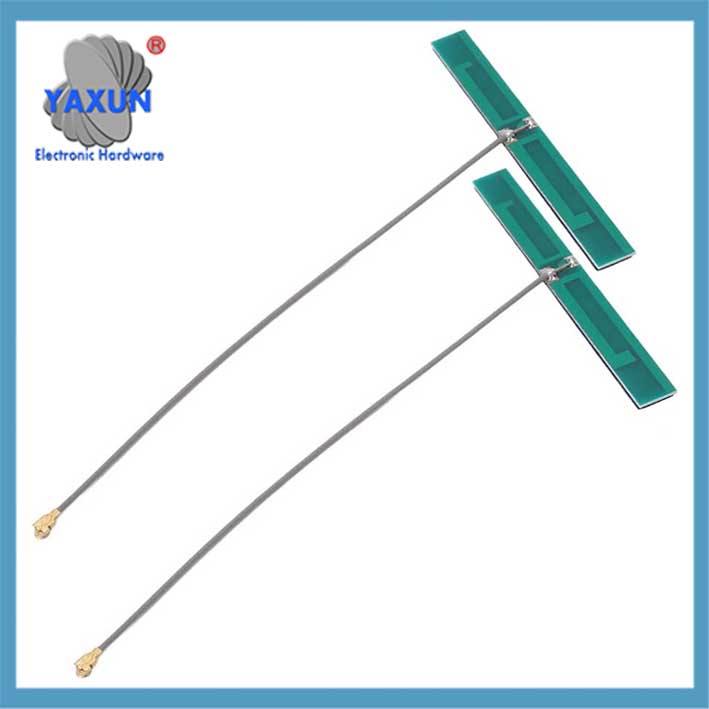

69*8mm GPS built-in PCB antenna

‌Frekvensbåndsdækning‌:
GPS fungerer hovedsageligt i L1 (1575.42MHz) band, mens BeiDou understøtter flere bands såsom B1 (1561MHz), B2, og B3.
Dual-mode antenner (såsom GPS+BeiDou) skal være kompatibel med forskellige frekvensbånd. Almindelige implementeringsmetoder omfatter mikrostrip patch-struktur eller frekvensdelingsdesign.

Signalmodtagelse:
GPS- og BeiDou-antenner er designet til at fange radiosignaler udsendt af satellitter i de tilsvarende konstellationer.
Positionering, Navigation, og timing:
Disse signaler bruges af enheder til at beregne brugerens placering, bestemme retning, og giver nøjagtig tidssynkronisering.
GNSS applikationer:
GPS- og BeiDou-antenner bruges i forskellige applikationer, inklusive navigation, kortlægning, sporing, opmåling, og videnskabelig forskning.

GPS+Beidou ceramic active 28DBI high gain dual frequency antenna

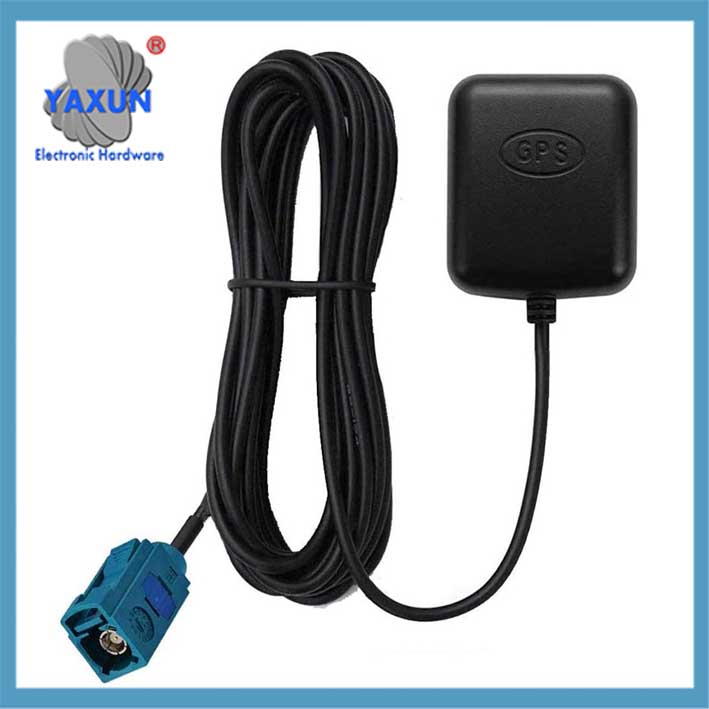

45*38mm GPS, Beidou high gain vehicle navigation positioning antenna Fakra connector

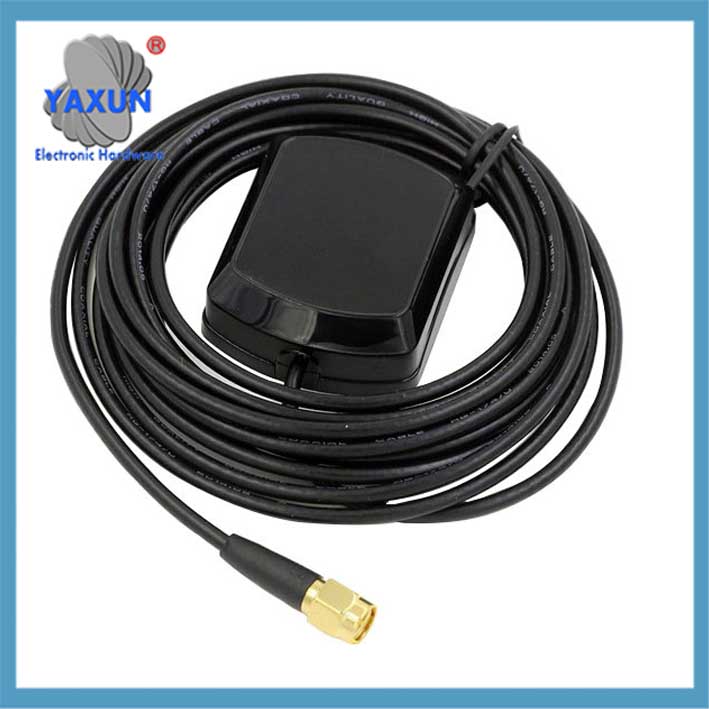

48*39mm GPS Beidou external dual-mode antenna SMA connector

Ii. Design og ydeevne parametre
Antenne type:
Passive antenner (keramiske dielektrika) bruges ofte som grundlæggende modtageenheder og er afhængige af signalstyrken; aktive antenner integrerer støjsvage forstærkere (LNA) og er velegnede til miljøer med svagt signal.
I køretøjsapplikationer, eksterne antenner er ofte bedre end indbyggede designs for at undgå interferens fra metallegemer eller eksplosionssikre membraner til signalmodtagelse.

‌Key Performance Indicators‌:
Akselforhold: Måler balancen mellem multi-direktionel signalmodtagelse og påvirker direkte positioneringsnøjagtigheden.
‌Gevinst og følsomhed: Antenner med høj forstærkning kan forbedre mulighederne for langdistancesignalfangst, men krav til strømforbrug og anti-interferens skal afvejes.
‌Anti-interferens evne: BeiDou-antenner skal håndtere naturlig interferens såsom solstorme og multipath-effekter, samt lokal elektromagnetisk interferens.

BeiDou-specifikationer:
Flere servicemuligheder:
BeiDou-systemet tilbyder en række tjenester ud over blot positionering, herunder kommunikation med korte beskeder og international eftersøgning og redning.
Regionale og globale applikationer:
BeiDou er designet til at give pålidelig positionering og navigation, især i regioner med begrænset adgang til andre GNSS-systemer.

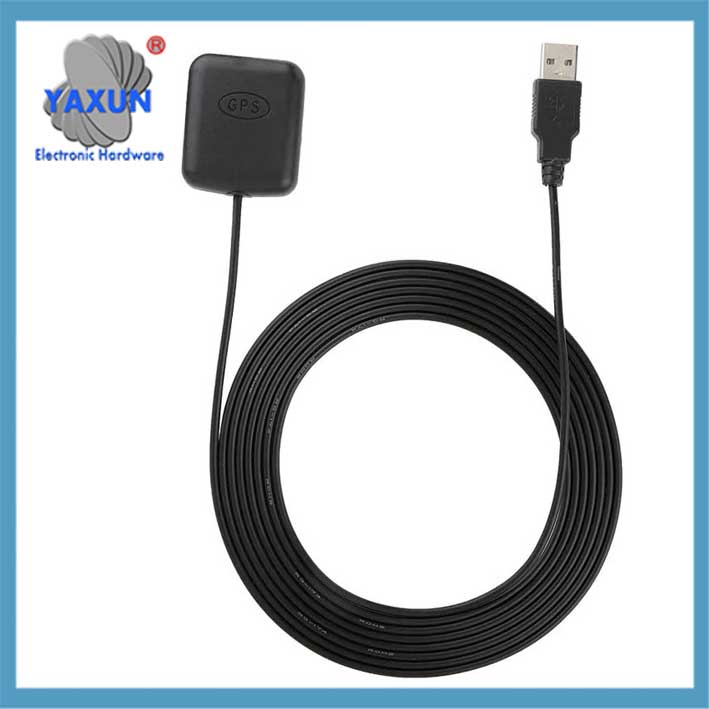

USB interface Waterproof Active GPS positioning antenna

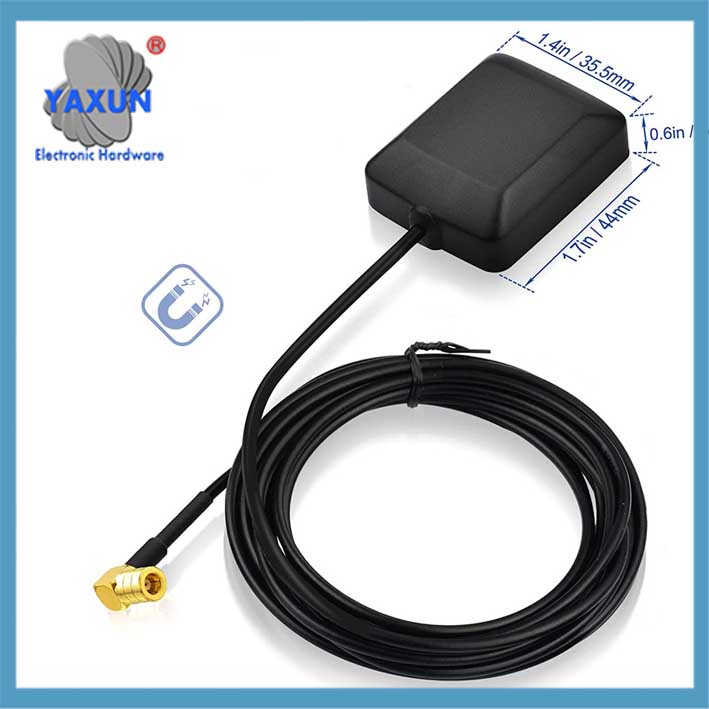

SMB Kvinde Vandtæt Mini Satellit Radio GPS Antenne

RTK/RTD GNSS Fuld frekvens L1L2L5 Køretøjsmonteret Beidou-antenne

III. Kompatibilitet og applikationsscenarier
‌Systemkompatibilitet‌:
GPS- og BeiDou-systemer på det civile område har opnået signalkompatibilitet, og dual-mode antenner kan samtidigt modtage signaler fra flere systemer for at forbedre positioneringspålidelighed.
Nogle terminaler (såsom mobiltelefoner) understøtte dobbeltfrekvens GPS og tri-frekvens Beidou samarbejdspositionering ved at integrere multi-band antenneløsninger.

Typiske applikationer:
‌Navigationsudstyr‌: Navigation i køretøjer er afhængig af eksterne magnetiske antenner til at forbedre signalerne, mens mobile enheder såsom droner har tendens til at bruge kompakte indbyggede antenner.
‌Højpræcisionspositionering: Højpræcisionsscenarier som f.eks. autonom kørsel kræver kombinationen af ​​Beidou B3-bånd for at forbedre anti-interferensegenskaber og optimere antenneforstærkning og aksialforhold.

Key Differences and Similarities:
Satellite Constellation:
GPS antennas primarily receive signals from the American GPS satellite constellation, while BeiDou antennas primarily receive signals from the Chinese BeiDou satellite constellation.
Signal Frequency:
GPS and BeiDou utilize different frequency bands for their signals. GPS commonly uses L1 and L5 frequencies, while BeiDou uses B1, B2a, B2b, and B3 frequencies.

Regional and Global Coverage:
While GPS and BeiDou systems provide global coverage, the BeiDou system is particularly beneficial for users in the Asia-Pacific region.
Antenna Design:
Antennas can be internal (integrated into a device) or external (mounted on a vehicle or other equipment). They can also be active (with an amplifier) ​​or passive (without an amplifier).
Multi-Frequency Antennas:
Some antennas are designed to receive signals from multiple constellations (GPS, GLONASS, Galileo, BeiDou) and multiple frequency bands for Improved accuracy and reliability.
Performance:
Antennas are designed with features like low noise figures, high gain, and out-of-band rejection to ensure accurate and reliable signal reception.

Iv. Selection and installation recommendations
‌Environmental adaptation‌
Active antennas are preferred in areas with strong electromagnetic interference, and should be kept away from motors and high-power radio equipment.
The built-in antenna should be kept away from the mainboard EMI source (such as CPU, memory), and the housing should be well grounded.

‌Debugging and maintenance‌
The antenna orientation (vertically upward) should be strictly calibrated during installation to avoid multipath reflection errors.
Kontroller regelmæssigt antennens stående bølgeforhold (VSWR) og støjfaktor for at sikre langsigtet stabil drift.

Oversigt
GPS- og Beidou-antenner er meget ens i kerneteknologi, og forskellene afspejles hovedsageligt i frekvensbåndstilpasning og anti-interferensoptimering. Dual-mode antenne design er blevet en mainstream trend, som opfylder behovene for højpræcisionspositionering i komplekse miljøer ved at være kompatibel med multibånds- og multisystemsignaler.
