Poradnik doboru szybkozłączy kabli zaciskowych
I. Wybór głównych komponentów
„Zaciski i technologia zaciskania”.
„Zaciski zaciskane”.: Zaleca się stosowanie szybkich mini FAKRA (HFM) zespoły kablowe, których technologia zaciskania może trwale zakończyć kable koncentryczne (takie jak kable 26-AWG 50 Ω do przewodów RG174), zapewniają integralność sygnału i upraszczają proces instalacji.
„Zaciski bezlutowe”.: Zaciski obsługujące konstrukcję szybkiego rozłączania (takie jak nielutowane kawałki drutu) nadają się do przemysłowego sprzętu elektronicznego, co może skrócić czas montażu wiązki przewodów i zmniejszyć złożoność procesu.

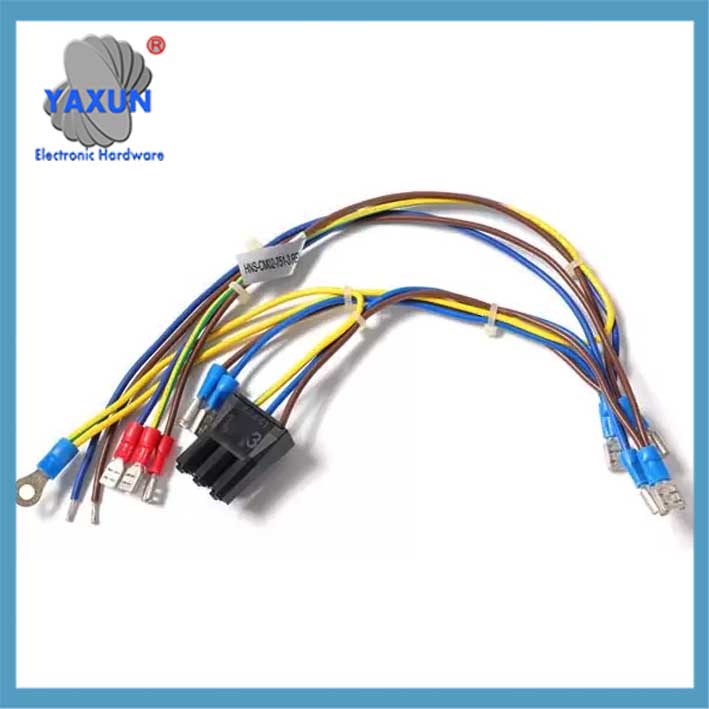

Wiązka przewodów do komercyjnej kostkarki do lodu – Wiązka przewodów, Okablowanie lodówki

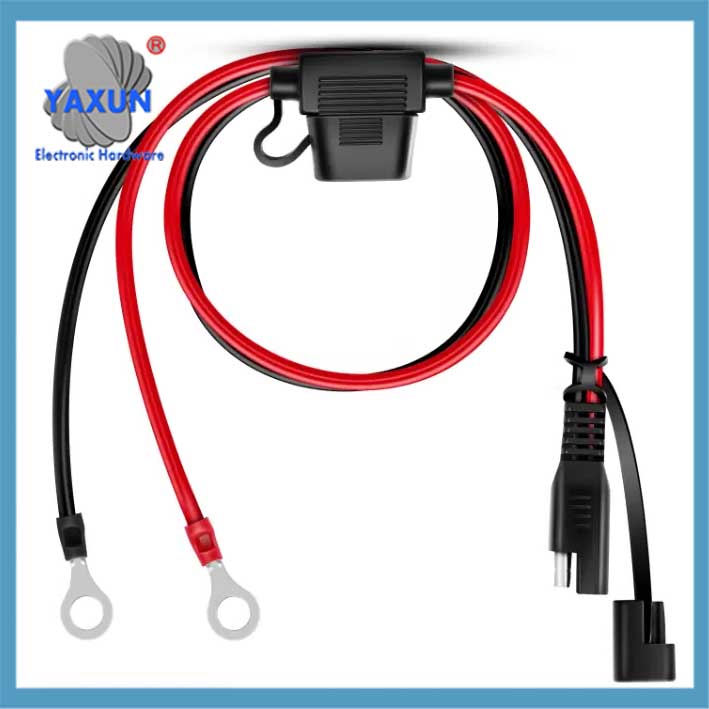

Kabel połączeniowy SAE z szybkozłączem pierścieniowym

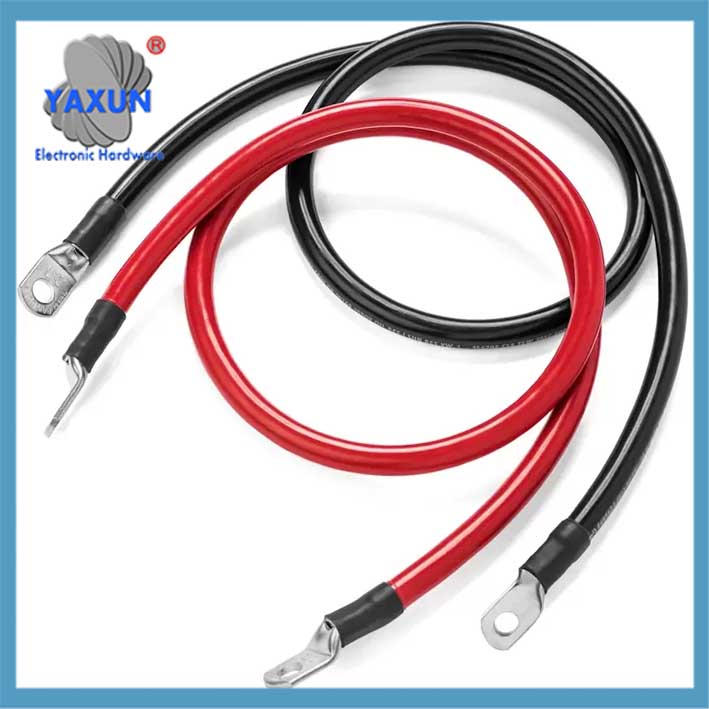

4 Zespół kabla akumulatora AWG z 5-16″ Terminal pierścieniowy, Szybkie rozłączenie

‌Dostosowanie typu złącza‌
„Scenariusze o wysokiej częstotliwości”.: Wybierz obsługujące złącza HFM 20 Transmisja GHz, wyposażone w całkowicie ekranowane kable koncentryczne i listwy pinowe PCB, nadaje się do robotów i sprzętu komunikacyjnego o wysokiej częstotliwości.
„Szybkie sygnały cyfrowe”.: Obsługiwany system złączy NearStack PCIe 32 Szybkość Gb/s, zintegrowany metalowy zatrzask i funkcja zwalniania uchwytu, nadaje się do centrów danych i akceleratorów sprzętowych AI.

Iii. Zalety techniczne i najważniejsze cechy konstrukcyjne
‌Efektywne funkcje instalacji ‌ ‌Zakończenie bez użycia narzędzi ‌: Komponenty HFM wykorzystują niezależne zamki pomocnicze (ISL) oraz konstrukcje zatrzasków CPA, które zapobiegają cofaniu się terminali i upraszczają operacje okablowania w scenariuszach takich jak roboty.
„Interfejs modułowy”.: Seria NearStack zapewnia zestawy kabli pod kątem prostym/pionowym, umożliwiające elastyczne okablowanie i zwiększające stabilność wtyczek dzięki metalowym obudowom.

‌Możliwość dostosowania do środowiska ‌ ‌Konstrukcja antywibracyjna ‌: W pełni odlewana konstrukcja ekranująca 360° komponentu HFM optymalizuje wydajność EMC i zapewnia stabilność sygnału w przemysłowych środowiskach wibracyjnych.
„Szeroki zakres temperatur”.: Złącza NearStack obsługują temperatury robocze od -40°C do +85°C, nadaje się do centrów danych i sprzętu zewnętrznego.

Iii. Typowa konfiguracja aplikacji
Sterowanie robotem o wysokiej częstotliwości: FAKRA, Zespół kabla HFM + Złącze pinowe PCB 20 Pasmo GHz, zakończenie zaciskane, blokada antywibracyjna.
Połączenie centrum danych: Blisko stosu, Złącze PCIe + Kabel Twinax 32 Szybkość Gb/s, metalowy zatrzask, zapobiegające skośnemu wkładaniu i niewspółosiowości.
Uprząż automatyki przemysłowej: Terminale bezlutowe + Zespoły szybkozłączne Nie wymaga spawania, Adaptacja ochrony IP, tanie wdrożenie.

Biały przewód zworkowy żeński do szybkiego łączenia (4.8 0,8 mm) do Kobiety, Męskie szybkie złącze (4.8 0,8 mm) 3.94″ (100.00mm)

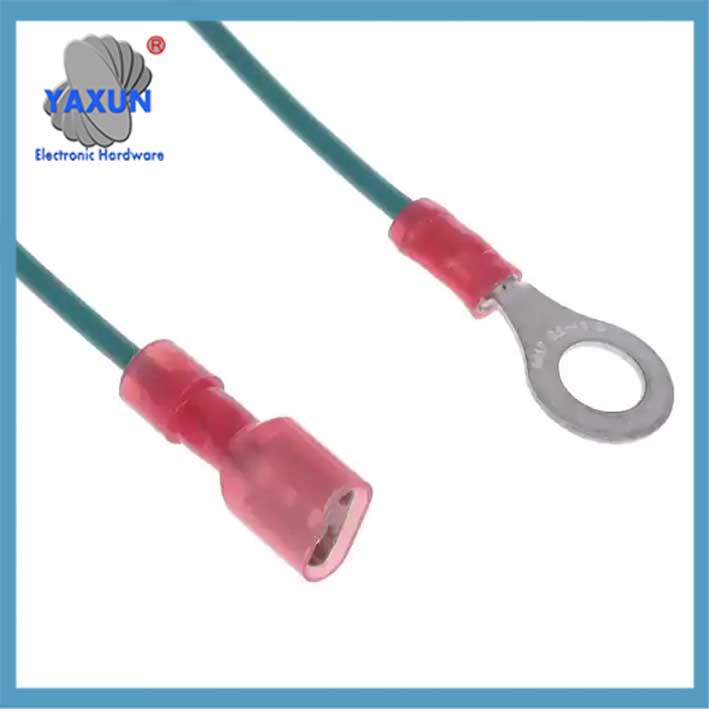

Zestaw do konwersji zapłonu z różnymi izolowanymi końcówkami przewodów elektrycznych

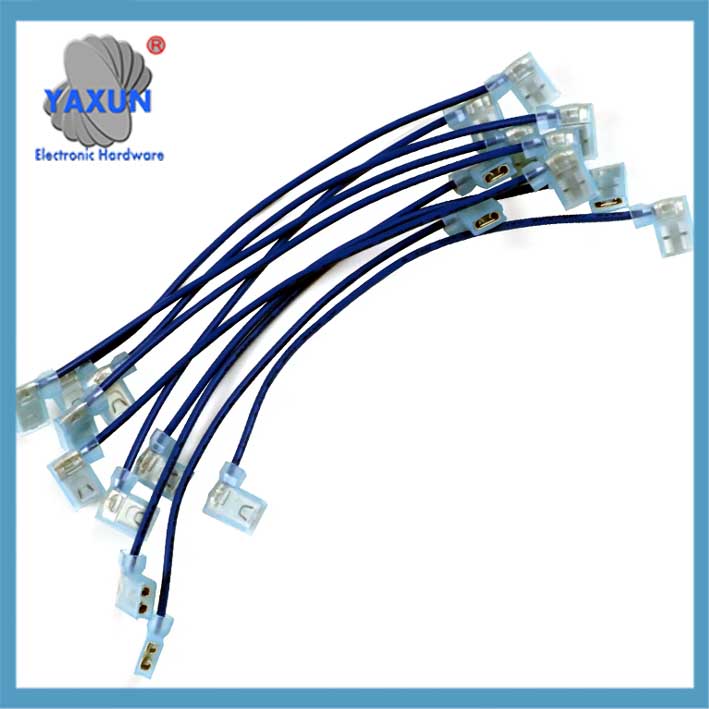

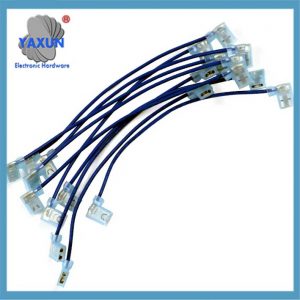

Szybkozłącze żeńskie złącze zaciskane z końcówką widełkową z przewodem o długości 15 cm

Iv. Przykłady kluczowych parametrów
‌Zespoły kabli FAKRA HFM‌:
Specyfikacje kabli: 26-Kabel koncentryczny AWG, zakończony przewodem RG174.
Projekt ochrony: Niezależny zamek pomocniczy (ISL) + Zatrzask pozycjonujący złącze (CPA).
„Złącze NearStack PCIe”.:
Życie wtyczki: ≥100 wtyczek, rezystancja styku ≤20mΩ.
Ochrona mechaniczna: Obsługuje niedopasowane łączenie pod kątem 6°, odporny na proces lutowania rozpływowego.

Dzięki dokładnemu dopasowaniu wymagań dotyczących wysokiej częstotliwości/dużej prędkości i szybkiej charakterystyki instalacji, powyższe komponenty mogą znacznie poprawić efektywność rozmieszczenia wiązek przewodów, biorąc pod uwagę integralność sygnału i zdolność adaptacji do środowiska.
