Złącza i kable RF to podstawowe elementy służące do transmisji sygnałów o wysokiej częstotliwości. Złącza i kable RF to podstawowe elementy komunikacji bezprzewodowej, lotniczy, sprzęt wojskowy, itp., a ich rozwój technologiczny jest ściśle powiązany ze scenariuszami zastosowań. Poniżej znajduje się wyjaśnienie aspektów cech strukturalnych, metody połączenia, obszary zastosowań i postęp technologiczny:

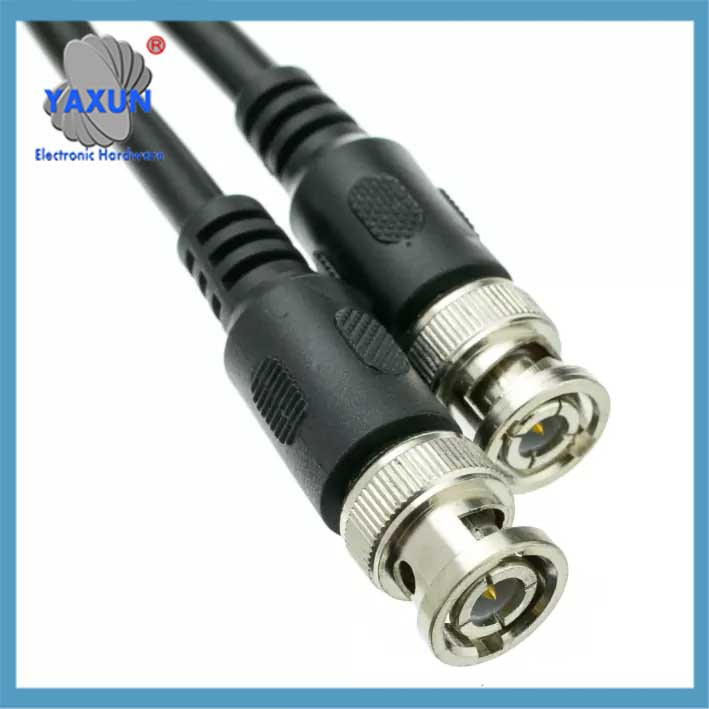

Czarny męski kabel koncentryczny BNC RG59-U do wideo

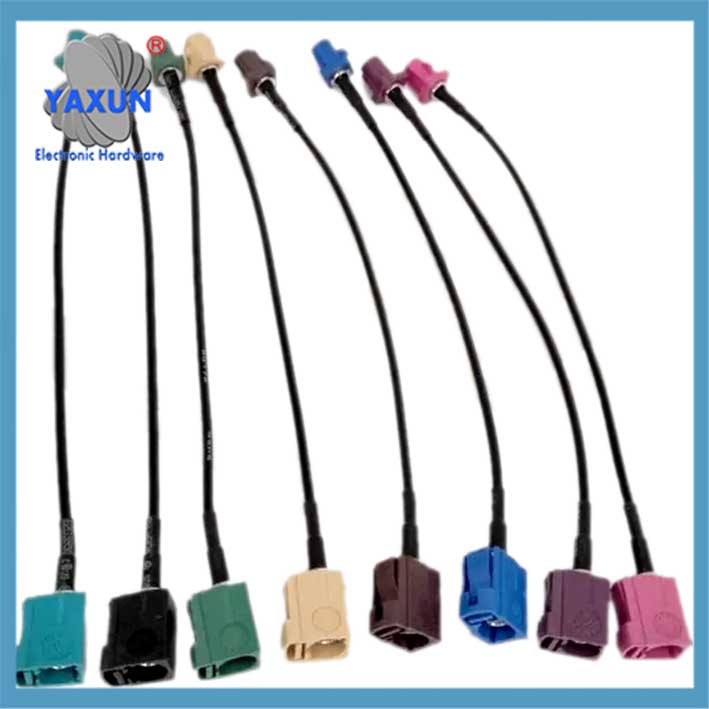

RG174, RG58, LMR195 Prosty kabel łączący do Fakra Smb

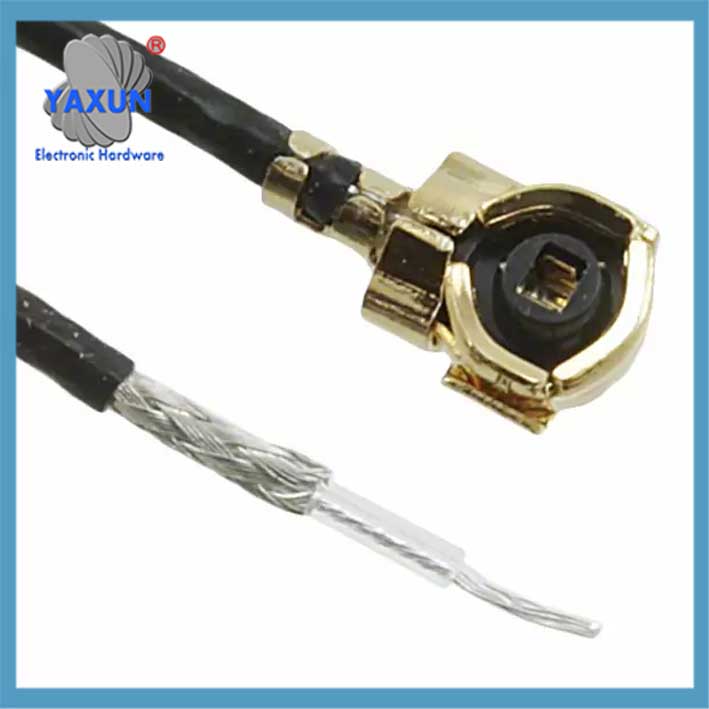

0731160075 Zespół kabla koncentrycznego U.FL (UMCC) do kabla

1. Główne typy i cechy strukturalne:
‌Złącze koncentryczne RF‌
Zawiera środkowy przewodnik i zewnętrzną warstwę ekranującą. Środkowy przewodnik przesyła sygnały, a zewnętrzna warstwa ekranująca zapewnia ochronę EMI/RFI i służy jako pętla sygnałowa.

Typowe zastosowania obejmują podłączenie anteny stacji bazowej, interfejs sprzętu testowego, itp. Wśród nich, może osiągnąć współczynnik fali stojącej napięcia w produktach serii SMA i TNC w przemyśle lotniczym 1.25, a ich wydajność jest lepsza niż podobnych produktów międzynarodowych.

„Kabel koncentryczny RF”.
Dzieli się na typy półsztywne i elastyczne. Środkowy przewodnik wykonany jest ze srebra platerowanego miedzią lub stopu, a zewnętrzna warstwa ekranująca jest pleciona lub nawinięta w celu uzyskania ekranowania o wysokiej częstotliwości.
Złącze kabla milimetrowego może poprawić wydajność wtyczki o ponad 50% poprzez optymalizację elastycznych pazurów i struktury wybrzuszeń, który jest odpowiedni do scenariuszy szybkiego debugowania w laboratorium.

„Złącza typu specjalnego”.
Kable twinaksowe składają się z trzech żył i nadają się do różnicowej transmisji sygnału; złącza spawane nadają się do kabli półsztywnych, natomiast złącza zaciskane nadają się do elastycznych kabli.

2. Transmisja sygnału i wzajemne połączenia
„Transmisja sygnału wysokiej częstotliwości”.
Złącza RF tworzą stabilny kanał transmisji sygnału o wysokiej częstotliwości dzięki synergii wewnętrznego przewodnika (miedź lub stop miedzi) i przewód zewnętrzny (warstwa ekranująca), zapewnienie dokładnej transmisji sygnałów RF pomiędzy urządzeniami komunikacji bezprzewodowej. Na przykład, gdy stacja bazowa jest podłączona do anteny, złącze RF jest wymagane do uzyskania kierunkowej transmisji sygnałów fal elektromagnetycznych.

„Wzajemne połączenie modułów wyposażenia”.
Jako element mechatroniczny, złącze RF umożliwia podłączenie modułów wyposażenia, takich jak nadajniki, odbiorniki, i filtry w celu zbudowania kompletnego łącza komunikacyjnego, takie jak wewnętrzne połączenia modułów systemów łączności satelitarnej.

Rozszerzenie pola aplikacji
„Przestrzeń kosmiczna”.: Produkty klasy lotniczej muszą przejść ekstremalne testy środowiskowe, takie jak odgazowanie w próżni termicznej i napromieniowanie, i użyj powłok ze stopu tytanu oraz specjalnych materiałów dielektrycznych, aby poprawić zdolność adaptacji przestrzeni.
„Komunikacja 5G/6G”.: Złącza fal milimetrowych obsługują pasma częstotliwości powyżej 40 GHz, i 2025 Wystawa w Szanghaju skupi się na prezentacji nowych złączy energetycznych i zautomatyzowanego sprzętu testującego.
„Sprzęt wojskowy”.: Krajowe wojskowe złącza RF zapewniają pokrycie w pełnym paśmie, i Shaanxi Huada oraz inne firmy stopniowo przekształcają się w dostawców rozwiązań systemowych.

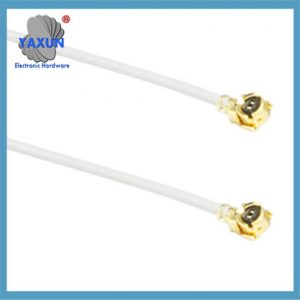

CSI-UFFR-100-UFFR-ND U.FL (UMCC) do U.FL (UMCC) 1.13Kabel koncentryczny o średnicy zewnętrznej mm

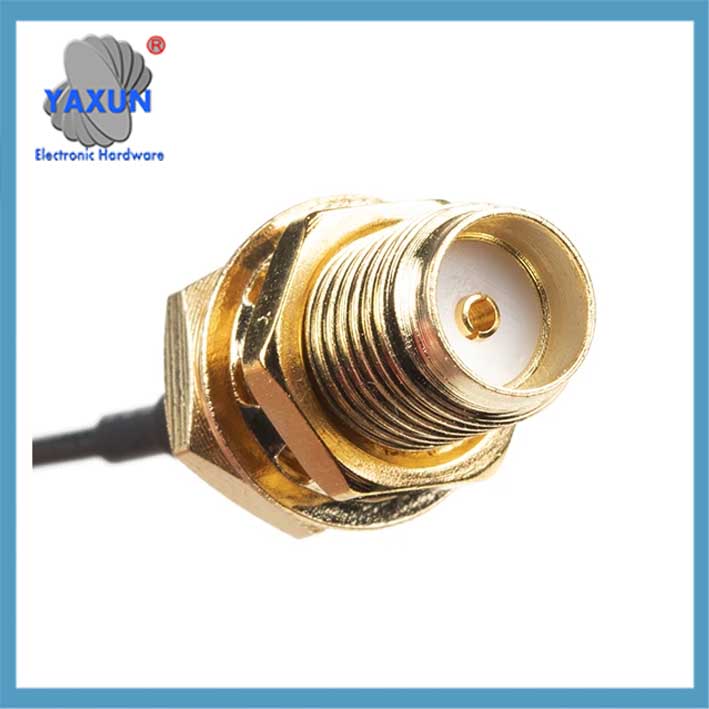

WRL-18568 Zespół kabla koncentrycznego U.FL (UMCC) do SMA

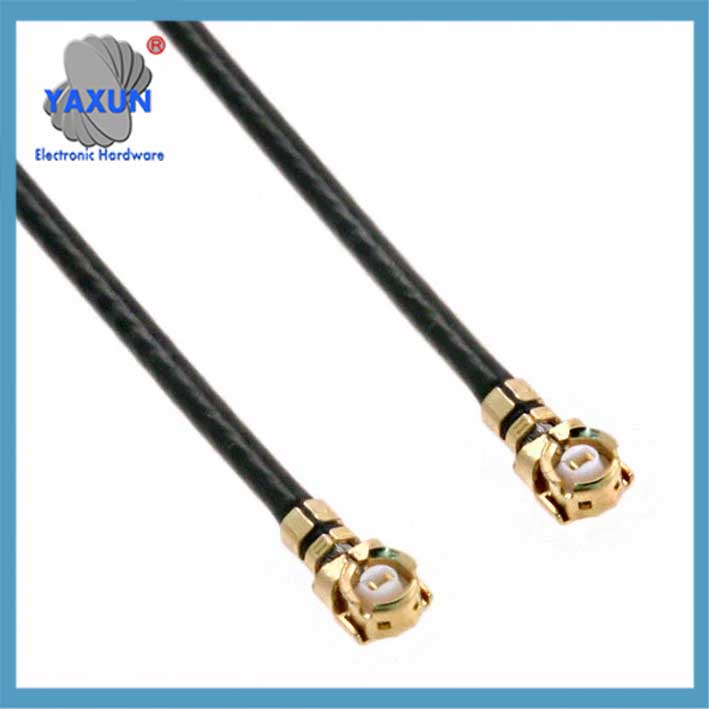

2015357-4 1.37Kabel koncentryczny o średnicy zewnętrznej mm

3. Dopasowanie impedancji i integralność sygnału
„Utrzymanie impedancji charakterystycznej”.
Znormalizowana konstrukcja złączy RF i kabli koncentrycznych (50Ω lub 75 Ω) zapewnia dopasowanie impedancji linii transmisyjnej i pozwala uniknąć strat energii spowodowanych odbiciami sygnału. Zwłaszcza w zastosowaniach w paśmie fal milimetrowych 5G/6G, precyzyjna kontrola impedancji ma kluczowe znaczenie dla wierności sygnału.

„Zmniejsz tłumienie sygnału”.
Poprzez optymalizację materiałów (takie jak miedziowane srebrne przewodniki) i struktury (wielowarstwowe warstwy ekranujące), Kable RF mogą zmniejszyć tłumienie i tłumienie sygnału oraz poprawić wydajność transmisji na duże odległości.

4. Poprawa wydajności systemu
‌Gwarancja kompatybilności elektromagnetycznej‌
Zewnętrzna warstwa ekranująca tłumi zakłócenia elektromagnetyczne (Emi) i zakłócenia częstotliwości radiowej (RFI) poprzez procesy oplatania/nawijania, aby zapewnić stabilność transmisji sygnału. Na przykład, trzy złącza koncentryczne są lepsze od zwykłych typów koncentrycznych w scenariuszach o wysokich wymaganiach dotyczących ekranowania.

„Większa zdolność adaptacji do środowiska”.
Złącza z powłokami ze stopu tytanu lub specjalnymi materiałami dielektrycznymi mogą utrzymać wydajność w ekstremalnych temperaturach, środowiskach próżniowych lub napromieniowanych, aby sprostać potrzebom zastosowań lotniczych.

Trendy rozwoju technologii
„Wysoka częstotliwość”.: Konstrukcja złączy fal milimetrowych została zoptymalizowana i zwiększona do zakresu zastosowań 110 GHz.
„Wysoka niezawodność”.: Produkty lotnicze zostały zweryfikowane poprzez testy poprawiające żywotność, ze średnim czasem bezawaryjnym powyżej 100,000 czasy podłączania i wyciągania7.
„Inteligentna produkcja”.: Sprzęt do spawania/testowania TYPE-C i zautomatyzowane linie montażowe promują wydajność produkcji masowej poprzez 20%-30%.

5. Zróżnicowana adaptacja aplikacji
„Projekt adaptacji oparty na scenariuszu”.
„Złącze koncentryczne”.: Nadaje się do transmisji fali TEM, takie jak połączenie anteny stacji bazowej;
„Złącze trójosiowe”.: Do sprzętu medycznego lub wojskowego o wysokich wymaganiach w zakresie ekranowania;
„Dwurdzeniowe złącze symetryczne”.: Obsługuje cyfrową transmisję sygnału i nadaje się do przemysłowych pól kontrolnych.

„Elastyczność metod instalacji”.
Złącza spawane zapewniają niezawodne połączenia stałe, natomiast zaciskanie i elastyczne struktury zatrzaskowe nadają się do zastosowań wtykowych o wysokiej częstotliwości lub szybkich instalacji.

Typ spawania: stałe połączenie o wysokiej niezawodności, wysoka wytrzymałość, doskonała ciągłość ekranowania.
Typ zaciskany: szybki montaż/elastyczny kabel, łatwa obsługa, specjalne narzędzia wymagane do kalibracji.
Elastyczna konstrukcja klamry: scenariusze typu plug-in i pull-out o wysokiej częstotliwości, czas podłączania i wyciągania ulega skróceniu o 30%, i koszty pracy są obniżone.
Poprzez powyższe funkcje, Złącza i kable RF odgrywają kluczową rolę wsparcia technicznego w komunikacji bezprzewodowej, lotniczy, sprzęt wojskowy i Internet Rzeczy.
