磁吸盤天線技術分析及應用指南
我. 定義及工作原理
磁吸盤天線是一種通過磁力吸附固定的小型無線設備, 結合磁性材料和射頻技術實現信號接收和傳輸. 其核心部件包括磁棒 (錳鋅/鎳鋅鐵氧體) 和繞線線圈, 利用電磁感應來分離空間中的電磁波, 通過磁導率和介電常數的協同作用，提高信號接收效率. 底部磁吸設計，可快速固定在金屬表面 (例如車輛外殼或基站設備), 簡化安裝過程.

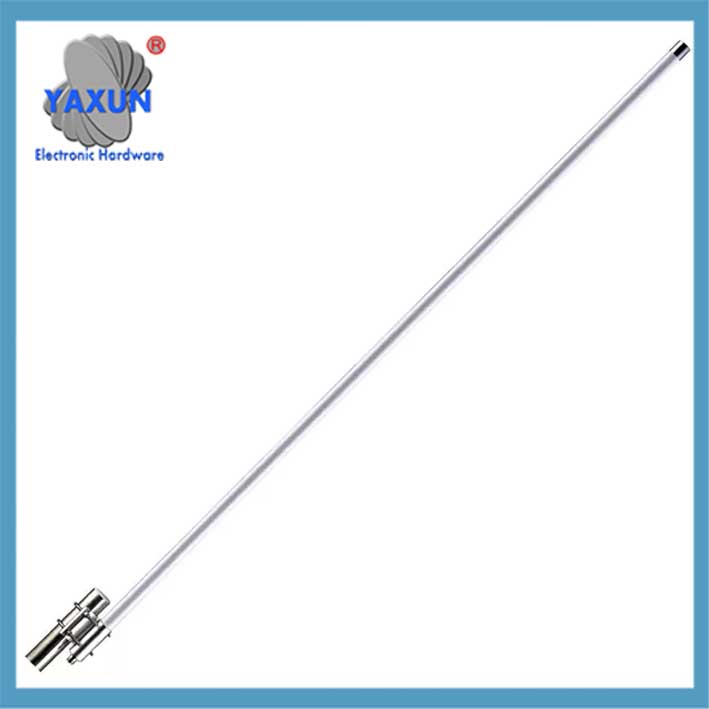

OMB.915.B03F21 915MHz, 直型射頻天線

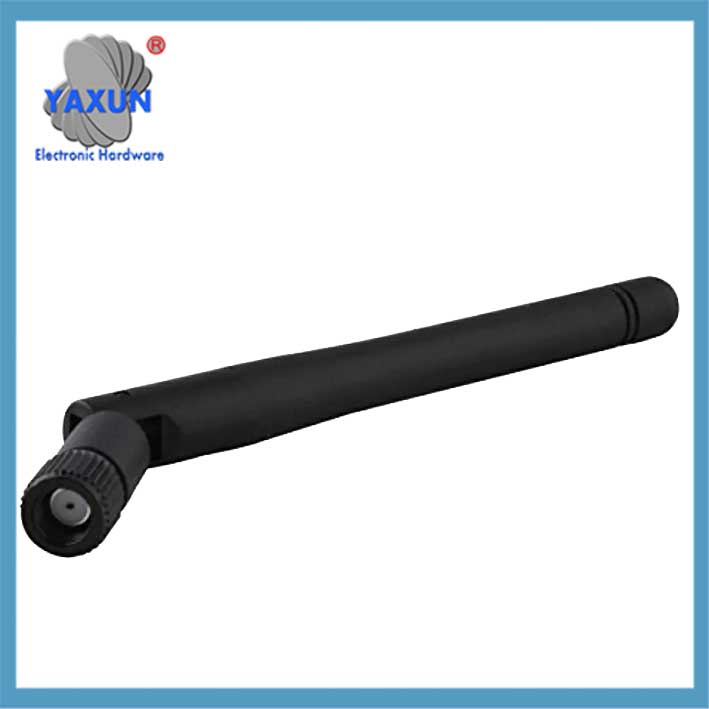

磁吸管天線連接組件

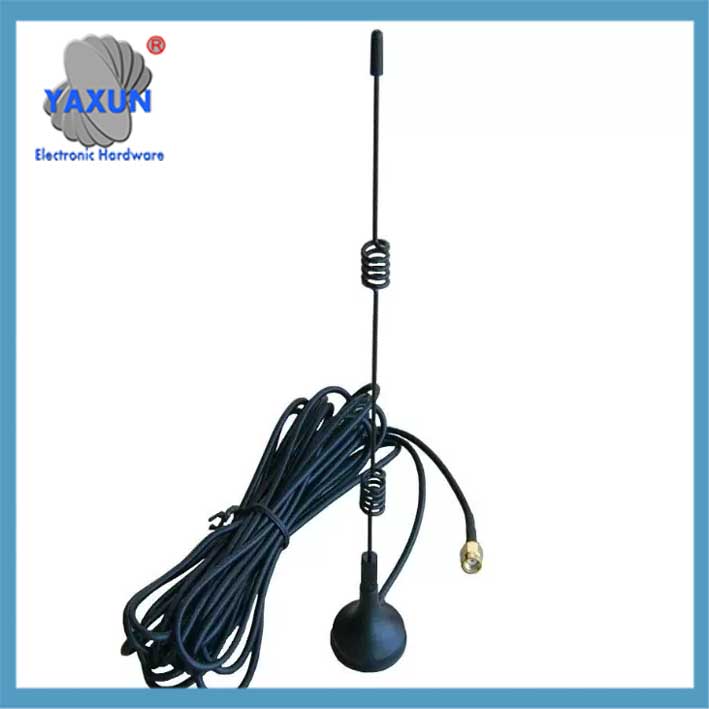

7dbi 高增益 wifi 天線，帶電纜和磁性底座

功能:
信號接收/傳輸:
天線對於發射和接收無線電波至關重要. 發射天線將電信號轉換為無線電波, 接收天線將無線電波轉換回電信號.

磁性安裝:
磁性底座可牢固牢固地固定在金屬表面上. 吸盤可以附著在非金屬表面上, 擴展天線的放置選項.
全向或定向:
一些天線, 就像全向天線一樣, 可以接收各個方向的信號, 而另一些則專為特定定向接收而設計.
高增益:
高增益天線旨在通過將信號集中在特定方向來改善信號接收和傳輸.

ii. 典型結構及設計特點
‌核心組件‌
‌磁性系鍊板‌: 內置強磁材料 (如釹鐵硼), 通過磁力吸附固定天線本體.
‌軟凝膠錐板‌‌: 用磁性繫繩板包裹, 提供抗振緩衝並防止金屬表面劃傷.
散熱器: 普通銅棒或鞭狀天線, 低歐姆損耗設計，保證高頻信號傳輸效率

‌擴展接口‌
支持SMA接口同軸電纜連接, 兼容無線模塊 (例如數據傳輸無線電, WiFi/藍牙設備), 部分型號集成防水連接器以增強戶外耐用性58.

iii. 分類及性能特點
‌普通鞭狀吸盤天線‌: 輕量化設計, 增益5-8dBi, 低成本, 用於智能抄表等短距離通信, 快遞櫃, ETC.
‌銅棒吸盤天線‌: 寬帶覆蓋 (700-3700MHz), 增益高達 13dBi, 抗干擾性強, 用於工業數據傳輸, 車載無線電中遠距離通信.
‌雙頻吸盤天線‌: 支持2.4G/5.8G雙頻, 磁性底座可旋轉調整角度, 並且兼容多協議設備 (例如無線網絡 6 路由器) 移動熱點和遠程監控.

生產:
1. 天線元件:
天線的導電元件 (例如。, 一根鞭子, 偶極子, 或單極子) 通常由銅或其他合適的導電材料製成.
2. 磁性底座:
底座中裝有強力磁鐵, 通常採用耐用材料（如鋼或 PVC）封裝.
3. 吸盤:
吸盤, 由橡膠或其他柔性材料製成, 當壓在表面上時會產生真空, 提供安全的附件.
4. 連接器:
天線已連接至設備 (例如。, 收音機, 接收者) 通過連接器, 例如 SMA 連接器或 BNC 連接器.
5. 質量控制:
測試天線有效發射和接收信號的能力, 採用 VSWR 等措施 (電壓駐波比) 正在檢查.
材料:
天線元件: 銅線, 金屬棒, 或其他導電材料.
磁性底座: 鋼, PVC, 或其他含有強磁鐵的耐用材料.
吸盤: 橡皮, PVC, 或其他可以產生真空的柔性材料.
連接器: 金屬連接器 (SMA, BNC) 與設備連接.

iv. 典型的應用程序方案
‌車內通訊‌
利用磁性底座快速安裝在屋頂上, 配合數傳電台實現車隊調度或應急通信78. ‌智能物聯網‌
連接無線模塊 (例如 LoRa/Zigbee) 用於自動售貨機、水錶等設備的遠程數據傳輸.
‌基站擴容‌
基站外殼上的磁性安裝可增強信號覆蓋範圍並降低佈線複雜性 (如V1.2.2基站方案).

汽車收音機:
磁性天線通常用於汽車中的 AM/FM 無線電接收, 提供天線放置的靈活性.
無線通訊:
用於水泵等各種設備, 遙控器, 安全攝像頭, 還有更多.
他電台:
用於業餘無線電通信, 提供方便的安裝選項.
專業應用:
受僱於專業無線電通信系統, 提供簡單的安裝和靈活性.

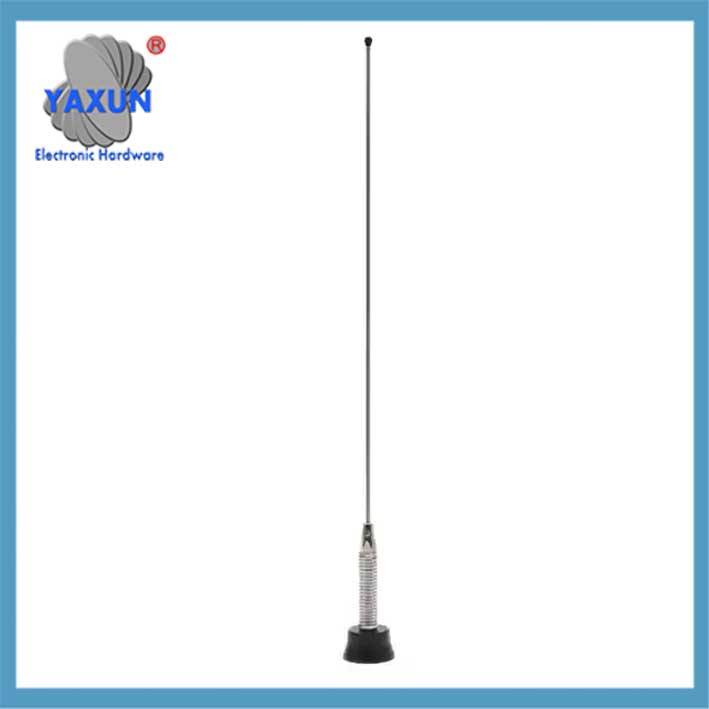

450MHz ~ 470MHz 5.14dbi NMO 磁性直射頻天線

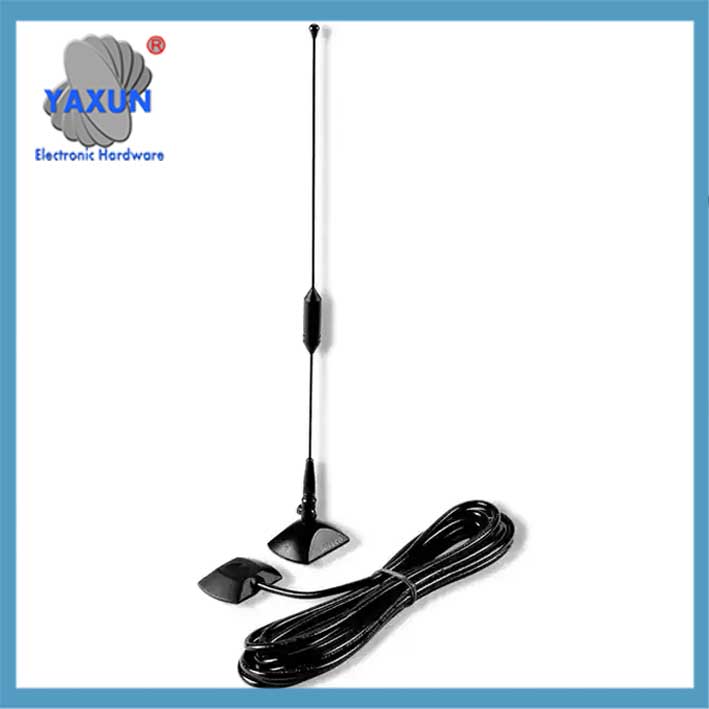

直型射頻天線 5.14dbi 磁性天線

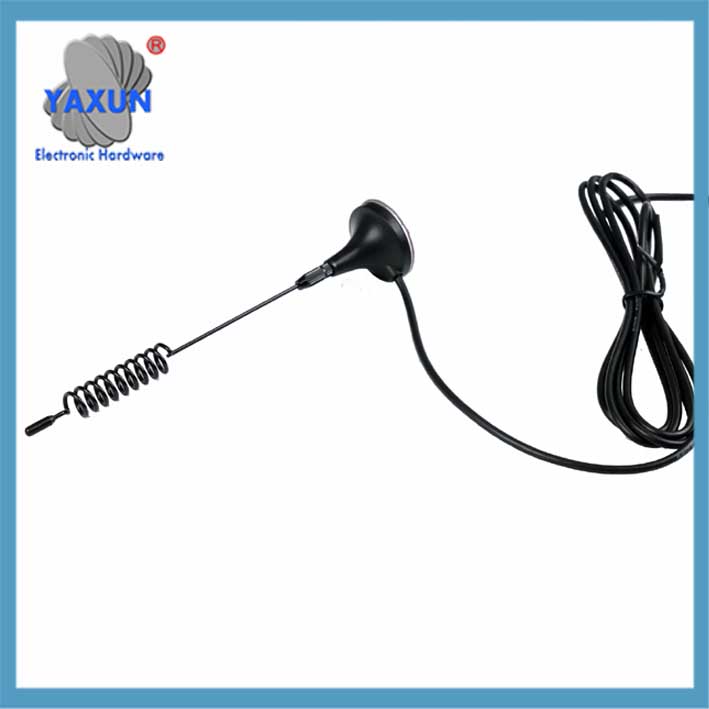

用於 SMA 連接器的磁力吸盤天線

v. 安裝及使用注意事項
‌吸附表面要求‌‌
必須固定在鐵磁金屬平面上 (比如鋼板) 避免非金屬或曲面造成吸附不穩定.
‌信號優化‌
調整天線角度與地面垂直，利用全向輻射特性最大化覆蓋範圍.
遠離高壓線、電機等強干擾源, 並在必要時使用屏蔽電纜來降低噪音.
‌保養要點‌‌
定期清理磁力吸盤表面的鏽跡，防止磁力衰減.
用於室外部署, 防水型號 (IP67等級) 是首選.

vi. 選型建議
‌頻段匹配‌: 根據協議要求選擇頻段 (例如 2.4G Zigbee 或 700MHz LTE-M).
‌增益和距離‌: 8-10建議在城市地區使用 dBi 增益, 空曠區域可選擇13dBi以上型號.
‌可擴展性‌: 優先選擇SMA插件接口的天線，方便後期升級高增益組件.
磁吸盤天線憑藉快速部署、高兼容性等優勢，成為汽車和工業物聯網領域的關鍵部件. 選擇型號時, 需要結合場景需求和電磁環境綜合評估.
