Šta je HSD konektor?

HSD (Podaci velike brzine) konektor je potpuno zaštićen sistem interkonekcije dizajniran za prijenos podataka velikom brzinom, posebno u automobilskim aplikacijama, korištenjem zaštićenih upredenih četverostrukih kablova za održavanje integriteta signala i sprječavanje smetnji.

Evo detaljnijeg objašnjenja:
Svrha:
HSD konektori su projektovani za prenos podataka velikom brzinom, niskonaponskih diferencijalnih signala, i aplikacije poput LVDS kamera, USB, i IEEE 1394.

Auto HSD LVDS 4PIN 4+2PIN 90~180 stupnjeva vodootporni HSD Jack utikač Fakra ženski konektor pod pravim kutom utikač za PCB

Automobilska HSD Lvds žica 4 Montaža kabela ženskog i muškog priključka

Fakra HSD konektor,Pravi ugao LVDS 4 Pin HSD kod C muški PCB konektor za montažu za automobile

Ključne karakteristike:
Zaštićen: Potpuno zaštićen kako bi se spriječile smetnje od preslušavanja i vanjskih izvora.
Impedance Controlled: Dizajniran za homogen sistem kontrolisan impedansom, obezbeđivanje integriteta signala.
Twisted Quad Cables: Dizajniran za korištenje sa oklopljenim upredenim četverostrukim kablovima.
Kompaktan i izdržljiv: Dizajniran za automobilsku industriju, ovi konektori su kompaktni i izdržljivi.
Mehanički ključ i zaključavanje: Sadrži mehaničko zaključavanje i zaključavanje za visoko zadržavanje veze i kodiranje kako bi se izbjegla zloupotreba.

Prijave:
LVDS kamere
USB veze
IEEE 1394 (Firewire)
Ethernet (IEEE 802.3)
Infotainment moduli u vozilu
Potrošačke luke
Prikazne jedinice

HSD sistem povezivanja (Podaci velike brzine) je sistem za prenos podataka visokih performansi, koji je potpuno zaštićen sistem interkonekcije. Sprječava preslušavanje i smetnje od vanjskih izvora, a karakteristična impedansa je 100Ω. Prvi ga je lansirao Rosenberger u 2007, vodeći novi trend u digitalnom prijenosu signala vozila u to vrijeme.
HSD obezbeđuje dva para diferencijalnih signala za razvojna interfejsa automobilske industrije. Stoga, ne može samo slati podatke zasnovane na niskonaponskoj diferencijalnoj signalizaciji (LVDS), ali se široko koristi u automobilskim infotainment modulima, kamere, head-up displeji, itd. Takođe se može koristiti u USB2.0/3.0 i Ethernetu (10Base-T1s, 100BASE-TX, 100BASE-T1, 1000BASE-T1, BroadR-Reach) specifikacije, sa visokom efikasnošću zaštite.

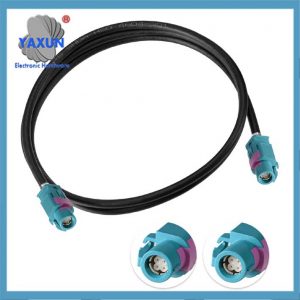

Y Tip 1 do 2 razdjelnik HSD LVDS kabel 4 Pin Core Z muški na Z muški Z ženski konektor Žica video linija za auto GPS navigaciju

Fakra HSD LVDS Adapter 3ft kabelski svežanj HSD 535 4-Jezgra kabela Fakra Z ženski konektor za BMW USB žičane zaslone prijenosa vozila

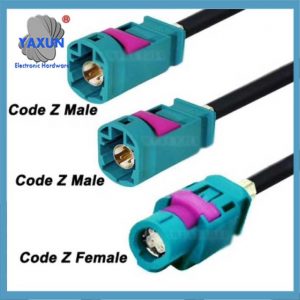

HSD LVDS 4-jezgreni Y tip 1 do 2 razdjelnik Z muško-ženski konektor Žičani video kabel

HSD konektori se obično koriste sa Fakra i Mini-Fakra. U aplikacijama ADAS sistema za surround prikaz, kamera je povezana na kabelski svežanj preko Fakra konektora, a drugi kraj kabelskog svežnja spojen je na HFM (Mini-Fakra) konektor. Ovo omogućava da se prikupljeni podaci prenesu na sistem surround prikaza vozila (AVM), a zatim je HSD konektor spojen na kabelski svežanj za prijenos podataka do hosta. Podaci se na kraju šalju na ekran preko HSD+2 konektora.

HSD ne može samo slati podatke zasnovane na niskonaponskoj diferencijalnoj signalizaciji (LVDS), ali se također može koristiti u USD2.0/3.0 i Ethernet specifikacijama, sa visokom efikasnošću zaštite. Sa uvođenjem Automotive Etherneta, HSD konektori će postati kompatibilno rješenje. Iz perspektive proizvođača HSD konektora, globalno, Glavni proizvođači automobilskih HSD konektora uglavnom uključuju Tyco, Yazaki, Amphenol, Aptiv, JAE i Rosenberg.

Klasifikacija HSD konektora
HSD ima različite vrste integracije – jednostruki/dvostruki kavitet, ravno/ugao, vodootporan/ne-vodootporan, i neke druge posebne +2, +4, +8 (na zahtjev) dodani power PIN konektori. Zasebno dodat PIN za napajanje može se koristiti za napajanje veće struje.

Adapterski kabl: pogodan za zvjezdani kabel sa četiri para ili oklopljeni kabel sa upredenom paricom
1. Eksplodirani prikaz proizvoda za lakat

A=HSD kabelski svežanj, B=oklopljeni bakarni prsten, C1=srednji provodnik dug, C2=centralni provodnik-kratki, D1=koljenasti okvir, E1=vanjski provodnik sa plastičnim omotačem, E2=žlijezda

2. Eksplodirana slika proizvoda s ravnom glavom

A=HSD kabelski svežanj, B=oklopljeni bakarni prsten, C=centralni provodnik, D=skelet, E=spoljni provodnik, F=oblikovana školjka

Karakteristike HSD konektora:
Broj pinova: 4
Vrsta instalacije: direktni utikač
Nazivna struja: 12A
Nazivni napon: 24V
IP rejting: IP20
Broj kontakata: 4
Kontakt materijal: fosforna bronza
Kontaktna površinska obrada: pozlaćenje
Područja primjene: automobilskoj oblasti
