I/O väljundrakmed juhtimissignaalide jaoks

I/O väljundi juhtmestiku disaini spetsifikatsioonid ja ettevaatusabinõud juhtsignaalide jaoks
1. Juhtmete spetsifikatsioonid ja signaali isolatsioon
‌ sõltuv juhtmestiku põhimõte‌: I/O väljundliinid tuleb sisendliinidest ja analoogsignaaliliinidest eraldi panna, et vältida kaablite jagamist või sama teed elektromagnetiliste häirete vähendamiseks.
Väljundi tüübi eristamine:
Sõltumatu väljund: Erinevad rühmad võivad toetada erinevaid pingetüüpe (näiteks DC 24V, AC 220V).
Ühine väljund (COM-i terminal)‌: Sama väljundirühm peab kasutama sama pingetüüpi ja polaarsust, et vältida segunemist ja lühise või seadmete kahjustusi.
Fotoelektriline isolatsioon: Kõik sisend- ja väljundliidesed peavad kasutama fotoelektrilist isolatsioonitehnoloogiat, et isoleerida tööstuslikud väljalülitused sisejuhtimisahelatest ja parandada häiretevastast võimekust.

SCSI36-TB CN-tüüpi 36-tuumaline servoajami relee andmekaabli adapteri kaablikimp 0,5 m

Signaaliülekanne: I/O väljundjuhtmed edastavad kontrolleri juhtsignaale (nagu PLC) seadmetele nagu andurid, täiturmehhanismid, ja mootorid.
Andmeedastus: Samuti võivad need hõlbustada andmete edastamist erinevate süsteemide vahel, näiteks arvuti ja robotkäe vahel.
Toitejaotus: Mõnel juhul, need rakmed annavad toite ka ühendatud seadmetele.
Tüübid ja omadused:
I/O moodulid:
Need on spetsiaalsed moodulid, mis suudavad teisendada erinevaid I/O signaale (Nt, digitaalne, analoog) edastamiseks sobivasse vormingusse.
Rakmete ehitus:
I/O väljundjuhtmed on konstrueeritud tugevate pistikutega, varjestus häirete vältimiseks, ja vastupidavad materjalid, mis peavad vastu karmides tingimustes.
Kohandamine:
Neid saab kohandada erinevat tüüpi pistikutega, kaabli pikkused, ja varjestusvõimalused, mis vastavad konkreetsetele rakendusvajadustele.
Rakendused:
Tööstusautomaatika:
Kasutatakse mootorite juhtimiseks, ventiilid, ja muud masinad tootmis- ja tööstusprotsessides.
Robootika:
Kasutatakse roboti käe liigutuste juhtimiseks, anduri sisendid, ja muud roboti funktsioonid.
Transport:
Kasutatakse liiklussignaalide juhtimiseks, raudteesüsteemid, ja muu transpordi infrastruktuur.
Hooneautomaatika:
Kasutatakse valgustuse juhtimiseks, HVAC süsteemid, ja muud ehitussüsteemid.

2. Võimsuse ja koormuse juhtimine
Välise toiteallika tutvustus: Kui kasutatakse välist 24 V toiteallikat, veenduge, et COM-liides oleks kooskõlas välise toiteallika polaarsusega (positiivne või negatiivne) vastupidise ühenduse vältimiseks.
Koormuse tüübi kohandamine:
Relee väljund: Sobib induktiivsetele koormustele (nagu mootorid ja solenoidventiilid), ja vastupidise elektromotoorjõu mahasurumiseks on vaja lisada vabakäigudiood või RC-neeldumisahel.
Transistori/türistori väljund: Sobib kõrgsageduslikele lülituskoormustele, ja tähelepanu tuleks pöörata maksimaalsele voolupiirile (näiteks 50mA) ja lühisekaitse.

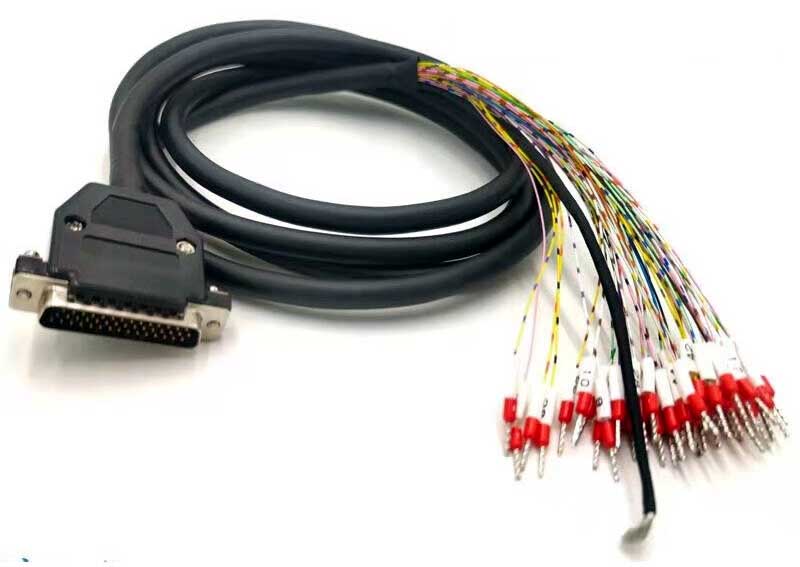

Servo Drive 44-pin IO juht CN1 ja PLC signaali juhtimiskaabel 0,5m

3. Häirevastased ja filtreerimismeetmed
Varjestatud kaabel: Analoogsignaali edastamiseks on vaja kasutada keerutatud varjestatud kaableid, ja vähemalt üks varjestuskihi ots on maandatud (maandustakistus peab olema väiksem kui 1/10 varjestuskihi takistusest).
RC filtreerimine: Sisendotsa saab konfigureerida R-C filtriga (ajakonstant 10-20ms) väljundsignaali kõrgsagedusliku müra häirete vähendamiseks.

4. Ohutuskaitse disain
Ülevoolukaitse: Väljundkoormuse lühis võib PCB põletada, ja tuleb paigaldada kaitse või voolu piirav ahel.
Vastupidise ühenduse disain: NPN/PNP anduritele või välisseadmetele, on vaja kinnitada, et signaali polaarsus ühtib, et vältida pordi kahjustamist põhjustavat pöördvoolu.

5. Tüüpilised rakendusstsenaariumid
Servoajami väljund: Digitaalne väljund (TEE) tuleb ühendada vabakäigu dioodiga, et vältida kõrgepingeimpulsse relee lahtiühendamisel.
‌PLC juhtkapp‌: Väljundmoodul (nagu CJ1W-OC211) toetab 16-punktilist releeväljundit, mis sobib tööstusseadmete start-stopp juhtimiseks.

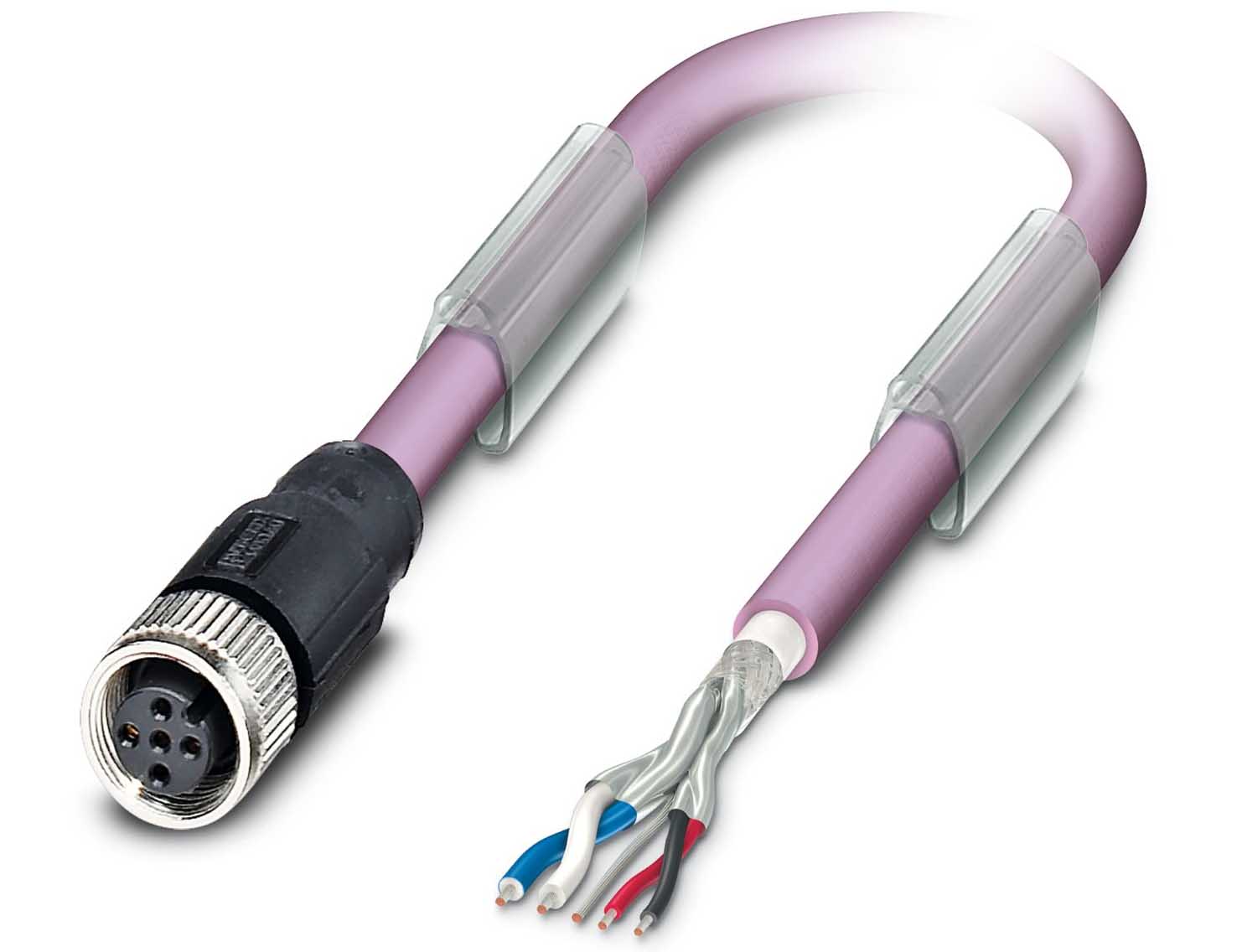

I/O väljundkilbi juhtsignaalide rakmed andmete edastamiseks

Kokkuvõte
I/O väljundi juhtmestiku konstruktsioon peab põhjalikult arvestama signaali isolatsiooniga, koormuse sobitamine, häiretevastane ja ohutuskaitse. Tegelikes rakendustes, süsteemi pikaajalise stabiilse töö tagamiseks on vaja rangelt järgida seadmete käsiraamatu juhtmestiku spetsifikatsioone ja valida erinevatele koormustüüpidele sobiv kaitseahel.

Vahelduvvoolu servomootori draiver viitab kontrollerile, mis juhib vahelduvvoolu servomootoreid. See suudab kodeerijatelt tagasiside signaale vastu võtta, andurid, jne, ja kontrollige servomootori kiirust ja asendit vastavalt juhtimisjuhistele, et saavutada täpne liikumisjuhtimine.
Panasonicu mootori servokaabel; Siemensi mootori servo; Mitsubishi mootori servo; Delta mootori servo; Yaskawa mootori servo; Omroni mootori servo; Sanyo elektriline servo juhtmestik; Hechuani servo ühenduskaabel; Sankyo servo ühenduskaabel; Keyence mootori servo juhtmestik.

Vahelduvvoolu servomootori ajamite peamised omadused ja eelised hõlmavad järgmist:
1. Kõrge täpsus: Täiustatud servojuhtimistehnoloogia kasutamine, see suudab täpse juhtimise abil saavutada ülitäpse positsioneerimise ja kiiruse reguleerimise.

2. Kõrge töökindlus: Sellel on kõrge töökindlus ja stabiilsus, ning suudab kohaneda karmi töökeskkonna ja karmide töötingimustega.

3. Mitu juhtimisrežiimi: Toetab mitut juhtimisrežiimi, nagu asendikontroll, kiiruse reguleerimine, jõukontroll, jne, erinevate liikumisjuhtimisvajaduste saavutamiseks.

4. Enesekaitse funktsioon: Sellel on enesekaitsefunktsioon, mis suudab automaatselt tuvastada ebaharilikud olukorrad ja teostada vastavat kaitset, et vältida seadme kahjustamist ebatavaliste toimingute tõttu.

5. Lihtne siluda: Seda on lihtne ja lihtne siluda, mis võib parandada seadmete liikumisjuhtimise täpsust ja stabiilsust.

6. Rikkalikud suhtlusliidesed: Toetab erinevaid suhtlusliideseid, nagu CAN siin, RS485, jne, muutes ühenduse juhtsüsteemiga mugavamaks.

Vahelduvvoolu servomootori ajamid kasutatakse laialdaselt automatiseeritud juhtimissüsteemides, nagu automatiseeritud töötlemisseadmed, trükiseadmed, robotid, pakkimisseadmed, tekstiiliseadmed, farmaatsiaseadmed ja muud valdkonnad. Võimalik saavutada kõrge täpsus, suure kiirusega, ja kõrge töökindlusega liikumisjuhtimine.

Vahelduvvoolu servomootori draiveri juhtmestiku omadused
1. Sisaldab mitut eraldi juhet: Juhtmed on elektrisõlm, mis sisaldab mitut üksikut juhet, mis on rühmitatud ja komplekteeritud.

2. Korralik organisatsioon: Juhtmed on üldiselt põimitud, punutud või varrukas, et muuta vooluringid hõlpsaks paigaldamiseks kenasti organiseeritud. Kasutamise ajal, see võib tõhusalt vältida ridade vahelist paindumist ja takerdumist.

3. Säästa ruumi: Juhtmed mahutavad piiratud ruumis suure hulga juhtmeid ja kaableid, säästab ruumi ning vastab kompaktsele ja tõhusale disainikontseptsioonile.

4. Lihtne parandada ja asendada: Juhtmestiku haru toite- ja juhtliine saab hõlpsasti asendada või parandada ilma kogu süsteemi välja lülitamata.

5. Tugev vastupidavus: Juhtmestiku sisseehitatud juhtmeid ja kaableid mõõdetakse ja testitakse regulaarselt, et tagada nende kvaliteet ja vastupidavus, tagades seeläbi nende pikaajalise kasutamise karmides keskkondades.

6. Ohutu ja usaldusväärne: Juhtmestiku valmistamisel kasutatakse standardseid materjale ja protsesse, usaldusväärse kvaliteediga ja ohutu kasutamisega. Kui järgite õigeid hooldusmeetodeid ja kasutusspetsifikatsioone, juhtmestiku eelisteks on pikk kasutusiga, kõrge jõudlus, ohutus ja töökindlus.
